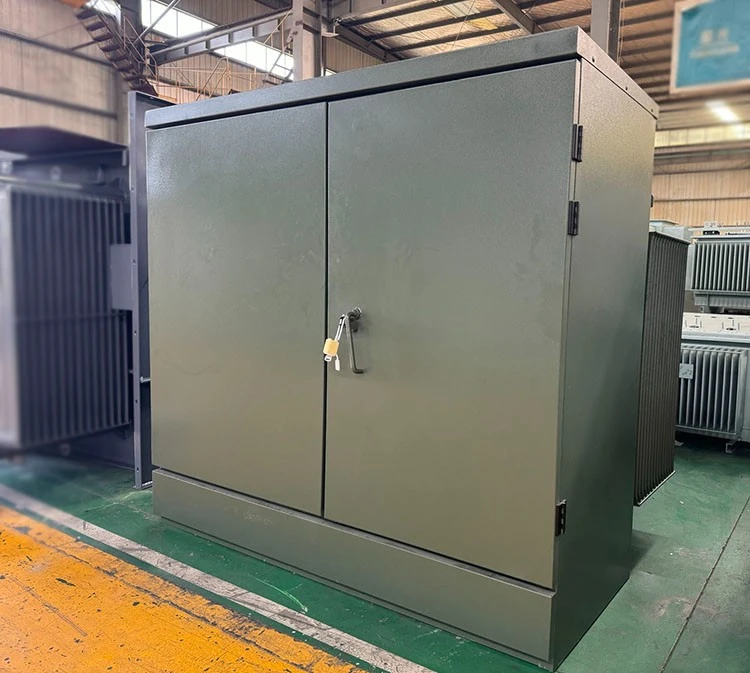

Háromfázisú párnára szerelt rekesz típusú transzformátor

Funkcionalitás és működés

A háromfázisú párnákra szerelt rekesz típusú transzformátor elsődleges funkciója a nagyfeszültségű villamos energia csökkentése az elosztási vonalaktól az alacsonyabb feszültségszintekig (e . g ., 240 V vagy 480 V), amely helyi felhasználásra megfelelő, .}}} a fogyasztók számára közvetlenül a fogyasztók számára.

Rendelkezésre álló ellátás

Energiaértékelés	45kva ~ 6000kva
Elsődleges feszültség -besorolások	akár 35 kV -ig
Másodlagos feszültség -besorolások	24,94 kV -ig
H . v . Tap tartomány	± 2 × 2,5% vagy mások
Csatlakozási típus	Delta/wye
Kanyargós vezető	Réz vagy alumínium
Beír	Hurok -takarmány / radiális takarmány
Konfiguráció	Élő elülső / halott front
Bil	30-150 kv
Szabványok	ANSI, IEEE, DOE, CSA, NEMA, UL
Alkalmazás	Lakóövezetek, szállodák, egy családi házak, parkok, elosztó rendszerek
Olajtípus	Ásványolaj vagy biológiailag lebontható természetes növényi olaj, nem PCB folyadék
Befejező szín	Bell Green vagy testreszabva
Háztartási besorolás	NEMA 3R Időjárásálló kábelszekrény, lezárt tartály

Alapvető jellemzők

● Megnövekedett túlterhelési képesség

● Magas szintű tűzbiztonság példa nélküli eredményekkel nulla tűzoltásokról

● Hármas a hasonló ásványolaj -transzformátor felszerelésének hosszú élettartamát

● Könnyen biológiailag lebontható és nem mérgező, nagy tűzpontú transzformátor folyadék

● Az ásványi vagy az FR3 folyadék fenntartható teljesítményt nyújt alacsony költséggel

● A folyadék megfelel az ASTM d 6871-03 és az IEEE PC57.147 -nek

● A pontos vevői specifikációk teljesítésére tervezett rekesz típusú transzformátor

Háromfázisú párna-szerelt rekesz típusú transzformátor Parmeterek

Az alábbi táblázat a háromfázisú párnákra szerelt rekesz típusú transzformátor . standard paraméterét tartalmazza

Testreszabott háromfázisú padra szerelt transzformátorokat biztosítunk az ügyfelek szerint .

Az alábbiakban a specifikációk csak referenciaként szolgálnak .

Három fázisú pad -tartó transzformátor méretek
KVA	Beír	Főhovasugárzó	Lv	W (mm)	D (mm)	H (mm)
75	sugárirányú	25000DELTA	480grdy/277	1280	1085	1085
150	hurok	14400v	600grdy/347	1480	1250	1750
225	sugárirányú	4160DELTA	347grdy/600V	1480	1295	1750
300	hurok	345000	208grdy/120	1500	1730	1850
500	hurok	1247grdy/7200V	600Y/347	1447	1800	1750
750	sugárirányú	24940GRDY/14400	800grdy/462	1485	1730	1750
1,000	sugárirányú	249400DELTA	480V	1730	1350	1850
1,250	hurok	25000V	416V	1730	1320	1920
1,500	hurok	4160grdy/2400	600grdy/347	1730	1910	1965
1,500	hurok	34500DELTA	480grdy/277	2220	2069	2065
1,750	hurok	13800DELTA	480grdy/277	1730	2304	1900
2,000	sugárirányú	4160DELTA	415grdy/240	1730	1950	1810
2,500	hurok	25000DELTA	600grdy/347	1730	2560	1960
2,550	hurok	12470DELTA	415grdy/240	1730	2000	2200
2600	Hurok	34500DELTA	416grdy/240	1730	1695	2290
3000	Hurok	27 600delta	13 800delta	1830	2360	2000
4000	hurok	27600DELTA	600grdy/347	1900	2500	2010
5000	sugárirányú	13 800delta	4,160grdy/2400	1900	2735	2500
7000	hurok	27 600delta	13 800delta	2200	3030	2080
7500	hurok	249400DELTA	4.16KV Wye	2300	3200	2100
10000	hurok	24900Grdy/14400	600V	2800	3500	2560

Háromfázisú párnára szerelt rekesz típusú transzformátorTeszt és QC

A PAD -szerelt transzformátor által gyártott minden egyes egység után a rutin teszteket/zsírokat az ANSI/IEEE C 57.12.90 és C 57.12.00. követelményeivel kell elvégezni.

Útválasztási teszt a gyárunkban
Kanyargós ellenállás teszt
Szigetelési ellenállás teszt
Feszültségarány -hiba teszt
Rövidzárlati impedancia teszt
Terhelés nélküli veszteség (teljesítmény) teszt
Terhelési veszteség (teljesítmény) teszt
Indukált feszültség ellenállási teszt
Külön forrásfeszültség ellenállási teszt
Nyomásintegritási teszt teszt

Az online és az offline tesztfelügyeleti lehetőségeket egyaránt kínáljuk ügyfeleink számára . Ön is választhat egy harmadik felet, például az SGS, a CSA vagy az UL, hogy meglátogassa a Transpower gyárát, a tanúk tesztje során a tesztet végrehajtják, és egy jelentést kapnak, amely teljes mértékben megfelel a szokásos követelményeknek . A tesztelési eljárásokban .

Termelési és tesztelő berendezéseink évente professzionális kalibrálással rendelkeznek .

Háromfázisú párnára szerelt rekesz típusú transzformátor Vázlat

product-1179-872

Csomagjaink és szállítóink

Összeszerelési és csomagolási terület

Összeszerelés után, majd a konténerrel szállítva

Alkalmazások

A három fázisú pad -tartó transzformátorunk különféle alkalmazásokban használható, mindegyik bonyolultsággal .

product-809-321

product-805-289

Gyakran feltett kérdések (GYIK)

K: Mi a különbség a halott front és az élő front között?

V: Live-Front: A feszültséghordozó alkatrészek ki vannak téve: . Az élő előlap végződések nagyfeszültségű csatlakozókkal rendelkeznek, a leállításokat vagy a biztosítékokat a szekrény megnyitása után az operátornak teszik ki. .
Holt-elülső rész: Gyakran halott elülső perselyeknek nevezik . A biztonság javul, mivel nincsenek aktuális hordozó alkatrészek, amelyek a . operátor számára vannak kitéve, a felső eloszlási transzformátorok és a föld alatti merülési transzformátorok, az élő elülső.}}.}}.}}.}}} .}}}}} .}}}}}} .}}}}} .}}}}} .}}}}} . Az első padra szerelt transzformátorok éléséhez .

K: Milyen előnyei vannak a Pad Mount Transformers használatának?

V: Hely hatékonysága: földi szintű telepítésekhez tervezték, a függőleges tér megtakarításához .
Hozzáférhetőség: Könnyebb karbantartás és hozzáférés a . felső transzformátorokhoz képest.
Esztétikai megfontolások: diszkrét helyeken helyezhető el a vizuális hatás minimalizálása érdekében .
Biztonság: A zárt egységek csökkentik az élő elektromos alkatrészeknek való kitettséget .
